太阳能控制器(CMP-1220&2420)

CMP12太阳能充放电控制器系我公司自主开发的最新专利产品，适合12V（120瓦太阳能板）或24V（240瓦太阳能板）太阳能发电系统的自动控制。

I功能：

1.过载保护 2.短路保护 3.雷电保护 4欠压保护 5.过充保护

II 接线：

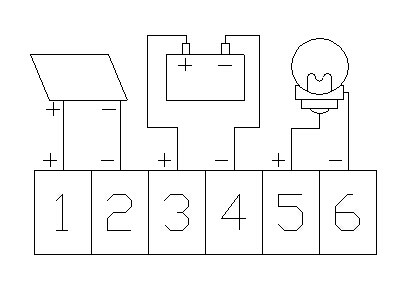

揭开控制器上盖，露出接线端子，按上盖图示连接：

1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。

*负荷指示灯（load）闪动一下并且15秒后会亮起，表示连接正确，可继续进行下列连接。否则会损坏控制器。

2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

*如果连接错误会损坏你的控制器。

3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）

III 指示灯：

1．充电指示灯1支（charge），亮起表示正在强力充电，闪动表示正在浮动充电，不亮表示充电已经停止。

2．负荷指示灯1支（load），亮起表示有输出，负载可以工作；不亮表示没有输出，负载不能工作。

注意事项：

1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压，三者的额定电压应相同，且都是12V或者都是24V。

2．太阳能板、负载的额定电流不得大于控制器的额定电流。

附参数表：

*参数可根据用户要求定制。
