电气参数
|
电气参数描述 |
具体参数 |
|
额定系统电压 |
LS0512 12VDC
LS0524 12 / 24VDC |
|
蓄电池端最大允许电压 |
32V |
|
额定蓄电池电流 |
5A |
|
充电回路压降 |
≤0.26V |
|
放电回路压降 |
≤0.15V |
|
自损耗 |
≤6mA |
温度补偿
|
蓄电池充电参数描述 |
具体参数 |
|
温度补偿系数* |
-30mV/℃/12V（以25℃为基准） |
*对均衡、提升、浮充、低压断开电压的补偿
环境参数
|
环境参数 |
参数值 |
|
工作环境温度范围 |
-35℃ - +55℃ |
|
储存温度范围 |
-35℃ - +80℃ |
|
湿度范围 |
10% - 90%无凝结 |
|
防护等级* |
IP30 |
* 室外使用时应避免阳光直晒和雨水渗入
LS0512, LS0524 机械参数
|
机械参数 |
参数值 |
|
外形尺寸 |
97mm × 66mm × 25mm |
|
安装尺寸 |
86mm × 44mm |
|
安装孔大小 |
Φ5 |
|
接线端子 |
2.5mm2 |
|
净重 |
0.05kg |
蓄电池电压参数（温度：25℃）
|
控制参数 |
控制电压
设定值 |
胶体
铅酸蓄电池 |
密封
铅酸蓄电池 |
开口
铅酸蓄电池 |
超压断开
电压 |
16V; x2/24V |
16V; x2/24V |
16V; x2/24V |
充电限制
电压 |
15.5V;x2/24V |
15.5V;x2/24V |
15.5V;x2/24V |
超压断开
恢复电压 |
15V; x2/24V |
15V; x2/24V |
15V; x2/24V |
|
均衡电压 |
—— |
14.6V;x2/24V |
14.8V;x2/24V |
|
提升电压 |
14.2V;x2/24V |
14.4V;x2/24V |
14.6V;x2/24V |
|
浮充电压 |
13.8V;x2/24V |
13.8V;x2/24V |
13.8V;x2/24V |
提升恢复
电压 |
13.2V;x2/24V |
13.2V;x2/24V |
13.2V;x2/24V |
低压断开
恢复电压 |
12.6V;x2/24V |
12.6V;x2/24V |
12.6V;x2/24V |
欠压告警
恢复电压 |
12.2V;x2/24V |
12.2V;x2/24V |
12.2V;x2/24V |
欠压告警
电压 |
12V; x2/24V |
12V; x2/24V |
12V; x2/24V |
低压断开
电压 |
11.1V;x2/24V |
11.1V;x2/24V |
11.1V;x2/24V |
放电限制
电压 |
10.8V;x2/24V |
10.8V;x2/24V |
10.8V;x2/24V |
均衡持续
时间 |
—— |
2小时 |
2小时 |
提升持续
时间 |
2小时 |
2小时 |
2小时 |

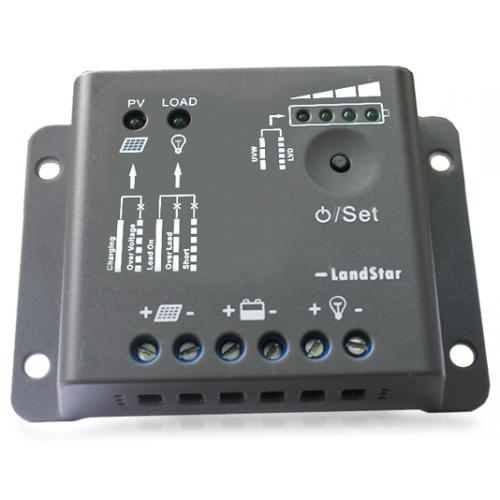

功能与特征
感谢您选择“陆之星”系列太阳能通用控制器。控制器采用最先进 的数字技术设计，全自动运行。它的脉宽调制（PWM）式的蓄电池充 电方式将大大提高蓄电池的寿命。本产品简洁实用，操作非常方便。
-
• 12 / 24V自动识别
-
• 高效的串联式PWM充电方式，延长了蓄电池寿命
-
• 使用功率 MOSFET 作为电子开关，没有任何机械开关
-
• LED指示蓄电池电压
-
• 采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命
-
• 控制器具有过充、过放、过载、短路自动保护功能
-
• 蓄电池反接自动保护功能
本控制器适用于太阳能离网系统(独立系统)中，自动控制充电和放 电过程。控制器的蓄电池充电过程是经过优化的，能够延长蓄电池寿命， 改善系统性能。其全面的自测功能和电子保护功能可以避免由于安装错 误和系统故障而导致的控制器损坏。
尽管控制器易于操作和使用，为了让您能够更好地使用控制器的所 有功能，改善您的光伏系统，还是请您先花一点儿时间来了解本手册中 的指示和说明。
1 –温度传感器
采集温度信息，进行充放电温度补偿。
2 –充电状态指示灯
显示充电状态和光伏输入故障情况。
3 –蓄电池状态指示灯
显示蓄电池(组)电压状态。
4 –开口式蓄电池指示灯
选择开口式蓄电池时此指示灯亮。
5 –胶体式蓄电池指示灯
选择胶体式蓄电池时此指示灯亮。
6 –密封式蓄电池指示灯
选择密封式蓄电池时此指示灯亮。
7 –负载状态指示灯
控制器负载状态的LED显示。
|
产品介绍
